Flowmeter Trong Máy Pha Cà Phê: Cấu Tạo, Nguyên Lý, Lỗi

Flowmeter trong máy pha cà phê là gì? Cấu tạo, nguyên lý và cách kiểm tra khi hư hỏng

Khi sử dụng máy pha Espresso tự động định lượng, Barista chỉ cần nhấn nút một hoặc hai tách. Máy sẽ tự động dừng khi hoàn thành lượng nước được lập trình.

Đằng sau chức năng tiện lợi này là sự phối hợp giữa bo mạch điều khiển, bơm nước, van điện từ và một linh kiện quan trọng: Flowmeter trong máy pha cà phê.

Flowmeter có nhiệm vụ đo lượng nước di chuyển qua một đoạn của hệ thống thủy lực. Tín hiệu từ linh kiện được gửi về bo mạch để phục vụ quá trình định lượng.

Nhờ đó, nhiều máy Espresso có thể ghi nhớ và lặp lại lượng nước cấp cho từng lần pha. Barista không cần liên tục theo dõi đồng hồ rồi nhấn nút dừng bằng tay.

Tuy nhiên, Flowmeter không đo trực tiếp lượng Espresso trong tách. Nó cũng không tự bảo đảm rằng hai lần pha sẽ có cùng khối lượng hoặc hương vị.

Khi Flowmeter gặp sự cố, máy có thể dừng pha sai thời điểm, định lượng không ổn định hoặc báo lỗi liên quan đến lưu lượng nước.

Vậy Flowmeter hoạt động như thế nào? Cảm biến Hall có vai trò gì? Làm sao phân biệt lỗi Flowmeter với lỗi bơm hoặc van điện từ?

Bài viết dưới đây sẽ giải thích cấu tạo, nguyên lý, ứng dụng và phương pháp kiểm tra Flowmeter theo góc nhìn kỹ thuật máy Espresso.

Tóm tắt nhanh

• Flowmeter là thiết bị đo lưu lượng hoặc thể tích nước đi qua một đoạn đường ống.
• Nhiều máy Espresso định lượng sử dụng Flowmeter kiểu tuabin kết hợp cảm biến Hall.
• Khi nước đi qua, cánh quạt quay và tạo các xung điện tương ứng với chuyển động.
• Bo mạch đếm xung để ước tính lượng nước đã đi qua cảm biến.
• Flowmeter giúp máy tự động dừng pha theo lượng nước được lập trình.
• Flowmeter không trực tiếp cân khối lượng Espresso trong tách.
• Lỗi thường gặp gồm kẹt cánh quạt, tắc đường nước, hỏng cảm biến hoặc mất tín hiệu.
• Việc kiểm tra và thay thế cần dựa trên thông số của đúng model máy.

1. Flowmeter trong máy pha cà phê là gì?

Flowmeter trong máy pha cà phê là linh kiện dùng để đo lượng nước đi qua một vị trí nhất định trong hệ thống cấp nước.

Tên tiếng Anh Flowmeter có nghĩa là đồng hồ đo lưu lượng.

Trong máy Espresso, Flowmeter thường kết hợp với bo mạch định lượng để điều khiển thời điểm kết thúc chu trình pha.

Khi nước đi qua Flowmeter, thiết bị tạo tín hiệu phản ánh lượng nước đã di chuyển.

Bo mạch nhận tín hiệu này, xử lý và so sánh với giá trị được lập trình.

Khi đạt mục tiêu, bo mạch gửi lệnh kết thúc chu trình theo thiết kế của máy.

1.1. Flowmeter có phải đồng hồ đo áp suất không?

Không.

Flowmeter và đồng hồ áp suất đo hai đại lượng khác nhau.

Flowmeter đo lưu lượng hoặc thể tích nước đi qua.

Đồng hồ áp suất đo áp lực tại một vị trí trong mạch thủy lực.

Một hệ thống có thể có áp suất cao nhưng lưu lượng thấp. Điều này xảy ra khi đường nước gặp sức cản lớn.

Ngược lại, nước có thể chảy nhanh trong điều kiện áp suất tương đối thấp.

Vì vậy, không thể sử dụng Flowmeter để thay thế thiết bị đo áp suất.

1.2. Flowmeter có phải bộ phận tạo áp suất không?

Không.

Bơm cung cấp năng lượng để đẩy nước qua hệ thống.

Flowmeter chỉ đo dòng nước đi qua vị trí lắp đặt.

Hai bộ phận có nhiệm vụ riêng nhưng thường phối hợp trong máy Espresso tự động định lượng.

1.3. Flowmeter có xuất hiện trên mọi máy Espresso không?

Không phải máy nào cũng có Flowmeter.

Một số máy sử dụng nút pha thủ công, cho phép Barista chủ động dừng chiết xuất.

Một số máy sử dụng bộ hẹn giờ thay vì đo thể tích.

Những máy định lượng theo khối lượng có thể sử dụng cân hoặc cảm biến khác.

Vì vậy, cần xác định phương pháp điều khiển của từng model trước khi tìm Flowmeter.

2. Vì sao máy Espresso cần Flowmeter?

Trong quán cà phê, tốc độ và khả năng lặp lại công thức rất quan trọng.

Nếu mỗi lần pha đều phải dừng bằng tay, kết quả có thể thay đổi theo thao tác Barista.

Flowmeter hỗ trợ tự động hóa một phần quy trình này.

2.1. Tự động định lượng nước pha Espresso

Khi Barista lập trình một nút pha, bo mạch có thể ghi nhớ số xung tương ứng với lượng nước mục tiêu.

Ở lần pha tiếp theo, máy tiếp tục đếm xung từ Flowmeter.

Khi đạt giá trị đã lưu, máy dừng chu trình.

Nhờ đó, máy có khả năng lặp lại lượng nước cấp theo cùng một chương trình.

2.2. Hạn chế phụ thuộc vào thao tác thủ công

Trong giờ cao điểm, Barista có thể thực hiện nhiều công việc cùng lúc.

Máy định lượng giúp giảm nhu cầu liên tục quan sát và nhấn nút dừng.

Tuy nhiên, người pha vẫn phải kiểm soát cỡ xay, liều lượng và chất lượng Espresso.

2.3. Hỗ trợ máy nhiều Group Head

Trên nhiều máy thương mại, mỗi Group Head có thể có Flowmeter riêng.

Nhờ đó, bo mạch theo dõi lượng nước cấp cho từng họng pha.

Khi một Group định lượng bất thường, kỹ thuật viên có thể khoanh vùng kiểm tra.

Tuy nhiên, cấu trúc thực tế phụ thuộc từng nhà sản xuất.

2.4. Hỗ trợ chẩn đoán sự cố cấp nước

Một số hệ thống điện tử sử dụng tín hiệu Flowmeter để nhận biết dòng nước.

Khi máy ra lệnh cấp nước nhưng không nhận được tín hiệu phù hợp, bo mạch có thể báo lỗi.

Tuy nhiên, không phải mọi máy đều có chức năng cảnh báo giống nhau.

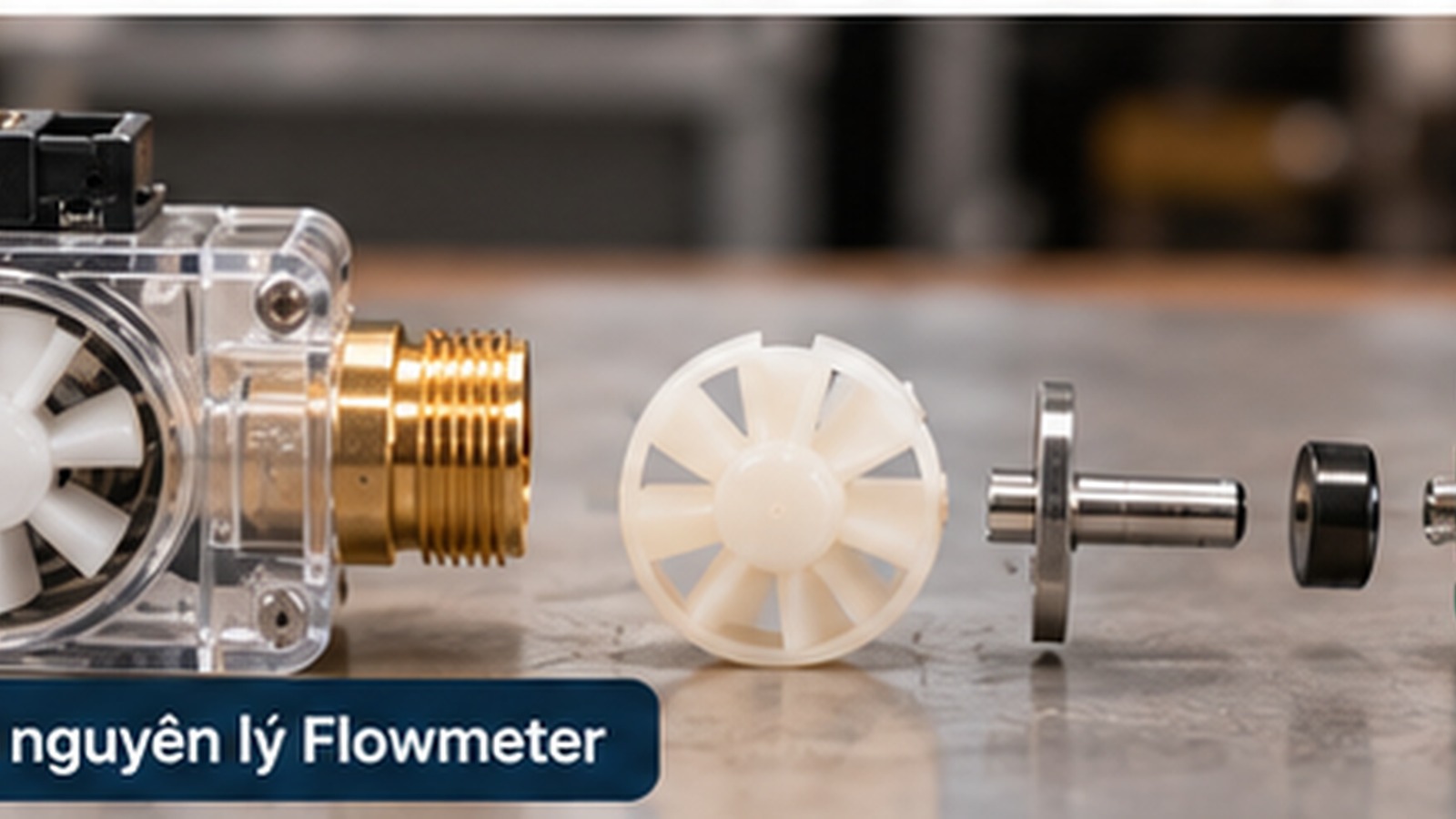

3. Cấu tạo Flowmeter trong máy pha cà phê

Nhiều Flowmeter sử dụng trong máy Espresso thuộc loại tuabin đo thể tích.

Thiết bị có buồng nước, cánh quạt và bộ phận phát hiện chuyển động.

Cấu tạo cụ thể có thể khác nhau theo hãng và model.

3.1. Thân Flowmeter

Thân Flowmeter tạo thành buồng dẫn nước và bảo vệ các bộ phận bên trong.

Vật liệu có thể là nhựa kỹ thuật hoặc kim loại phù hợp với ứng dụng.

Trên thân thường có cửa nước vào và cửa nước ra.

Một số sản phẩm có mũi tên chỉ hướng dòng nước.

Khi lắp đặt, cần tuân thủ hướng được nhà sản xuất quy định.

3.2. Cánh quạt tuabin

Bên trong Flowmeter thường có một cánh quạt nhỏ.

Khi nước đi qua, lực dòng chảy làm cánh quạt quay.

Tốc độ và số vòng quay liên quan đến lượng nước di chuyển qua buồng đo.

Tuy nhiên, quan hệ giữa số vòng quay và thể tích cần được hiệu chuẩn theo thiết kế.

3.3. Nam châm

Trên nhiều loại Flowmeter, nam châm được tích hợp với bộ phận quay.

Khi cánh quạt chuyển động, từ trường tại vị trí cảm biến thay đổi.

Sự thay đổi này được sử dụng để tạo tín hiệu điện.

Số nam châm và cách bố trí phụ thuộc từng loại Flowmeter.

3.4. Cảm biến Hall

Cảm biến Hall phát hiện sự thay đổi của từ trường.

Khi nam châm đi qua vùng cảm biến, tín hiệu điện được tạo ra.

Bo mạch có thể nhận tín hiệu dưới dạng các xung.

Nhờ đó, hệ thống biết được cánh quạt đang chuyển động.

3.5. Đầu nối điện

Flowmeter điện tử thường có dây hoặc giắc kết nối với bo mạch.

Một số loại sử dụng ba đường tín hiệu cơ bản: nguồn cấp, mass và tín hiệu xung.

Tuy nhiên, không được mặc định mọi sản phẩm có cùng sơ đồ chân.

Kỹ thuật viên phải đối chiếu tài liệu của đúng linh kiện.

3.6. Gioăng làm kín

Gioăng giúp ngăn nước rò rỉ tại các vị trí lắp ghép.

Nếu gioăng bị chai cứng, biến dạng hoặc lắp sai, nước có thể rò ra ngoài.

Tình trạng này đặc biệt nguy hiểm khi nước tiếp xúc với linh kiện điện.

3.7. Bộ phận dẫn hướng dòng nước

Một số Flowmeter có cấu trúc dẫn hướng dòng nước trước khi tiếp xúc cánh quạt.

Mục đích là giúp cánh quạt hoạt động phù hợp với dải lưu lượng thiết kế.

Đây là lý do không nên tùy ý thay đổi kích thước đường dẫn bên trong.

4. Nguyên lý hoạt động của Flowmeter

Nguyên lý của Flowmeter tuabin có thể hiểu qua quá trình chuyển đổi chuyển động của nước thành tín hiệu điện.

Đây là nền tảng của nhiều hệ thống định lượng Espresso.

4.1. Nước đi vào buồng đo

Khi bơm hoạt động, nước di chuyển qua hệ thống cấp.

Nếu Flowmeter nằm trên đường nước đang có lưu lượng, nước sẽ đi vào buồng đo.

Dòng nước tác động lên cánh quạt bên trong.

4.2. Cánh quạt bắt đầu quay

Dòng nước tạo lực khiến cánh quạt chuyển động.

Khi lưu lượng thay đổi, chuyển động của cánh quạt cũng thay đổi.

Tuy nhiên, ở lưu lượng quá thấp hoặc khi có cặn, cánh quạt có thể không quay đúng đặc tính.

4.3. Nam châm tạo sự thay đổi từ trường

Nam châm gắn với bộ phận quay di chuyển qua vị trí cảm biến.

Mỗi lần từ trường thay đổi theo cấu trúc thiết kế, cảm biến có thể tạo một xung.

Số xung trên mỗi vòng quay không giống nhau ở mọi sản phẩm.

4.4. Cảm biến Hall gửi tín hiệu về bo mạch

Tín hiệu xung được truyền qua dây dẫn.

Bo mạch đếm số xung trong quá trình cấp nước.

Từ số xung và hệ số hiệu chuẩn, bộ điều khiển ước tính thể tích nước.

4.5. Bo mạch kết thúc chu trình pha

Khi số xung đạt mục tiêu đã lập trình, bo mạch gửi lệnh dừng.

Tùy máy, lệnh này có thể điều khiển bơm và van điện từ.

Quá trình định lượng hoàn thành.

4.6. Ví dụ minh họa cách đếm xung

Giả sử một Flowmeter được hiệu chuẩn với hệ số 2 xung cho mỗi mililít nước.

Nếu bo mạch nhận được 100 xung, thể tích tính toán là 50 ml.

Đây chỉ là ví dụ minh họa.

Hệ số thực tế phải lấy từ thông số hoặc quy trình hiệu chuẩn của đúng model.

Không nên áp dụng hệ số của Flowmeter này cho Flowmeter khác.

5. Flowmeter đo nước hay đo Espresso trong tách?

Đây là điểm dễ gây nhầm lẫn nhất khi sử dụng máy định lượng.

Flowmeter đo lượng nước đi qua vị trí được lắp đặt.

Nó không trực tiếp đo lượng Espresso thu được trong tách.

5.1. Vì sao lượng nước và lượng Espresso khác nhau?

Trong quá trình pha, một phần nước được giữ lại trong bánh cà phê.

Một phần có thể đi qua những nhánh khác tùy thiết kế hệ thống.

Ngoài ra, lượng chất hòa tan từ cà phê cũng góp phần tạo nên khối lượng đồ uống.

Vì vậy, không thể mặc định 50 ml nước đi qua Flowmeter sẽ tạo ra đúng 50 ml Espresso trong tách.

5.2. Thể tích và khối lượng có giống nhau không?

Không hoàn toàn.

Mililít là đơn vị thể tích.

Gam là đơn vị khối lượng.

Trong Espresso, lớp crema chứa khí khiến việc đánh giá thể tích bằng mắt dễ sai lệch.

Vì vậy, Barista thường sử dụng cân để theo dõi khối lượng đồ uống.

5.3. Flowmeter có bảo đảm tỷ lệ chiết xuất không?

Không.

Tỷ lệ chiết xuất thường được biểu diễn bằng khối lượng đồ uống so với khối lượng cà phê khô.

Ví dụ, sử dụng 18 g cà phê và thu 36 g Espresso tương ứng tỷ lệ 1:2.

Flowmeter không trực tiếp đo hai đại lượng này.

Nó chỉ cung cấp dữ liệu về lượng nước đi qua mạch đo.

5.4. Vì sao cùng một nút pha nhưng khối lượng Espresso thay đổi?

Khi cỡ xay thay đổi, sức cản bánh cà phê cũng thay đổi.

Thời gian, dòng chảy và lượng nước giữ lại trong bánh có thể khác nhau.

Vì vậy, cùng một chương trình định lượng chưa chắc tạo ra cùng khối lượng Espresso.

Đây không nhất thiết là lỗi Flowmeter.

6. Flowmeter và chức năng định lượng tự động

Máy Espresso thương mại thường có những nút định lượng khác nhau.

Ví dụ, máy có thể cung cấp nút một tách, hai tách và nút pha liên tục.

Cách hoạt động phụ thuộc hệ thống điều khiển.

6.1. Nút một tách Espresso

Barista có thể lập trình lượng nước mục tiêu cho nút một tách.

Bo mạch ghi nhớ giá trị tương ứng với tín hiệu Flowmeter.

Ở lần pha sau, máy sử dụng giá trị này để dừng chu trình.

6.2. Nút hai tách Espresso

Nút hai tách có thể được lập trình với lượng nước khác.

Tuy nhiên, không nên mặc định thể tích phải chính xác gấp đôi nút một tách.

Công thức phụ thuộc mục tiêu phục vụ của quán.

6.3. Nút pha liên tục

Một số máy có nút cho phép Barista tự bắt đầu và dừng pha.

Trong chế độ này, máy có thể không sử dụng mục tiêu thể tích để tự dừng.

Tuy nhiên, Flowmeter vẫn có thể tham gia ghi nhận dữ liệu tùy thiết kế.

6.4. Chế độ lập trình định lượng

Nhiều máy cho phép người dùng giữ nút hoặc truy cập chế độ cài đặt để ghi nhớ lượng nước.

Quy trình thực hiện khác nhau giữa các hãng.

Cần sử dụng hướng dẫn đúng model.

6.5. Khi nào cần lập trình lại?

Quán có thể cần lập trình lại khi thay đổi công thức phục vụ.

Ngoài ra, sau khi thay linh kiện đo lưu lượng, cần kiểm tra lại kết quả định lượng.

Tuy nhiên, không nên lập trình lại liên tục để che giấu sự cố phần cứng.

7. Flowmeter khác gì với định lượng theo thời gian?

Máy Espresso có thể dừng pha theo thời gian hoặc theo lượng nước.

Hai phương pháp có ưu điểm và giới hạn riêng.

7.1. Định lượng theo thời gian

Máy hoạt động trong một khoảng thời gian đã cài đặt.

Ví dụ, chu trình pha được thiết lập trong 28 giây.

Khi hết thời gian, máy dừng.

Phương pháp này đơn giản nhưng không trực tiếp đo lượng nước.

7.2. Định lượng theo Flowmeter

Máy đếm tín hiệu tương ứng với lượng nước đi qua cảm biến.

Khi đạt mục tiêu, chu trình dừng.

Thời gian pha có thể thay đổi nếu sức cản bánh cà phê thay đổi.

7.3. Phương pháp nào chính xác hơn?

Không có câu trả lời tuyệt đối cho mọi tình huống.

Flowmeter cung cấp thông tin về lượng nước đi qua mạch.

Định lượng theo thời gian kiểm soát thời lượng chu trình.

Tuy nhiên, cả hai đều không trực tiếp đo khối lượng Espresso trong tách.

7.4. Vì sao máy cao cấp vẫn có thể dùng Flowmeter?

Flowmeter là phương pháp định lượng đã được ứng dụng rộng rãi.

Nó hỗ trợ tự động hóa và có thể tích hợp vào hệ thống điều khiển nhiều Group.

Chất lượng của máy không chỉ phụ thuộc phương pháp định lượng.

Cần đánh giá tổng thể bơm, nhiệt độ, thiết kế thủy lực và khả năng bảo trì.

8. Flowmeter khác gì với định lượng theo khối lượng?

Một số máy Espresso sử dụng cân tích hợp hoặc hệ thống đo khối lượng.

Phương pháp này thường được gọi là gravimetric dosing.

8.1. Định lượng theo khối lượng hoạt động thế nào?

Hệ thống cân đo khối lượng đồ uống trong tách.

Khi đạt giá trị mục tiêu, máy dừng chu trình.

Ví dụ, máy có thể được cài đặt dừng khi đạt 36 g Espresso.

8.2. Ưu điểm của định lượng theo khối lượng

Phương pháp này theo dõi trực tiếp khối lượng đồ uống thu được.

Đây là đại lượng thường được sử dụng trong công thức Espresso.

Tuy nhiên, độ chính xác còn phụ thuộc thiết kế cảm biến và thuật toán điều khiển.

8.3. Flowmeter có còn cần thiết không?

Tùy thiết kế.

Một số hệ thống có thể sử dụng cả cảm biến lưu lượng và cảm biến khối lượng.

Một số khác chỉ sử dụng một phương pháp đo chính.

Không nên kết luận tất cả máy gravimetric đều có cấu trúc giống nhau.

9. Flowmeter nằm ở đâu trong máy pha Espresso?

Vị trí Flowmeter phụ thuộc sơ đồ thủy lực.

Trên nhiều máy, linh kiện nằm ở đường cấp nước trước một số bộ phận gia nhiệt.

Tuy nhiên, không có một vị trí chung cho tất cả model.

9.1. Flowmeter trên máy một Group

Máy một Group có thể sử dụng một Flowmeter phục vụ hệ thống định lượng.

Vị trí lắp thường nằm bên trong thân máy.

Kỹ thuật viên cần tham khảo sơ đồ đường nước để xác định.

9.2. Flowmeter trên máy hai Group

Nhiều máy định lượng hai Group sử dụng cảm biến riêng cho từng Group.

Cấu trúc này cho phép hệ thống theo dõi lượng nước cấp độc lập.

Tuy nhiên, cần kiểm tra tài liệu của model cụ thể.

9.3. Flowmeter trên máy ba Group

Máy thương mại ba Group có thể sử dụng ba cảm biến đo lưu lượng.

Khi một Group gặp lỗi định lượng, có thể kiểm tra tín hiệu của cảm biến tương ứng.

Việc xác định đúng cảm biến giúp tránh thay nhầm linh kiện.

9.4. Có thể nhận biết Flowmeter bằng mắt thường không?

Một số Flowmeter có thân tròn hoặc hình trụ nhỏ.

Trên thân thường có hai đầu nối nước và một đầu nối điện.

Tuy nhiên, hình dạng này không đủ để xác định chắc chắn.

Cần đối chiếu mã linh kiện và sơ đồ kỹ thuật.

10. Dấu hiệu Flowmeter trong máy pha cà phê bị hư hỏng

Khi Flowmeter hoạt động bất thường, máy có thể gặp lỗi định lượng hoặc cảnh báo dòng nước.

Tuy nhiên, các triệu chứng này cũng có thể xuất phát từ những bộ phận khác.

10.1. Máy không tự dừng khi pha

Một số máy có thể không nhận được đủ tín hiệu xung từ Flowmeter.

Khi đó, bộ điều khiển không xác định được mục tiêu định lượng đã hoàn thành.

Tùy chương trình, máy có thể tiếp tục chạy hoặc dừng theo cơ chế bảo vệ.

10.2. Máy dừng quá sớm

Nếu tín hiệu đo sai hoặc bộ điều khiển nhận số xung bất thường, máy có thể dừng sớm.

Tuy nhiên, cần kiểm tra cả chương trình định lượng.

Không nên kết luận cảm biến hỏng ngay lập tức.

10.3. Lượng nước giữa các lần pha không đồng đều

Khi Flowmeter bị kẹt hoặc hoạt động không ổn định, số xung có thể không phản ánh đúng dòng nước.

Điều này có thể làm kết quả định lượng thay đổi.

Tuy nhiên, nếu chỉ khối lượng Espresso thay đổi, cần kiểm tra cỡ xay và bánh cà phê trước.

10.4. Máy báo lỗi lưu lượng nước

Một số bo mạch có chức năng giám sát tín hiệu Flowmeter.

Nếu tín hiệu không phù hợp, máy có thể báo lỗi.

Mã lỗi và ý nghĩa cụ thể phụ thuộc nhà sản xuất.

10.5. Máy có nước nhưng không ghi nhận lưu lượng

Đây là tình huống cần kiểm tra tín hiệu cảm biến.

Nguyên nhân có thể là cánh quạt không quay, cảm biến Hall hỏng hoặc dây tín hiệu bị đứt.

Tuy nhiên, cần xác định nước thực sự đang đi qua Flowmeter.

10.6. Máy không có nước đến Group Head

Tắc nghẽn tại Flowmeter có thể hạn chế dòng nước.

Tuy nhiên, triệu chứng này còn có thể liên quan đến bơm, van điện từ và nguồn cấp.

Cần kiểm tra toàn bộ mạch nước.

11. Nguyên nhân khiến Flowmeter hoạt động không chính xác

Flowmeter có bộ phận cơ khí chuyển động và cảm biến điện tử.

Vì vậy, sự cố có thể xuất phát từ cả hai nhóm nguyên nhân.

11.1. Cặn khoáng trong buồng đo

Nước có thành phần khoáng không phù hợp có thể hình thành cặn.

Cặn tích tụ có thể làm cánh quạt quay khó khăn.

Khi đó, tín hiệu xung không còn phản ánh đúng dòng nước.

11.2. Dị vật trong đường nước

Cát, mảnh cặn hoặc dị vật có thể đi vào buồng Flowmeter.

Nếu dị vật mắc vào cánh quạt, thiết bị có thể bị kẹt.

Đây là lý do cần bảo đảm chất lượng nguồn nước.

11.3. Cánh quạt bị mòn

Sau thời gian dài sử dụng, bộ phận quay có thể bị hao mòn.

Tình trạng này có thể ảnh hưởng đến chuyển động và đặc tính đo.

Tuy nhiên, không nên kết luận cánh quạt mòn nếu chưa kiểm tra thực tế.

11.4. Cảm biến Hall bị hỏng

Cảm biến Hall có thể gặp lỗi điện tử.

Khi đó, cánh quạt vẫn quay nhưng bo mạch không nhận được xung đúng.

Cần kiểm tra nguồn cấp và tín hiệu trước khi thay cảm biến.

11.5. Giắc cắm bị lỏng

Giắc kết nối không chắc chắn có thể làm tín hiệu bị gián đoạn.

Độ ẩm và tình trạng oxy hóa cũng có thể ảnh hưởng đến tiếp xúc điện.

11.6. Dây tín hiệu bị hư hỏng

Dây dẫn bị đứt hoặc chạm chập có thể khiến bo mạch không nhận tín hiệu.

Đây là nguyên nhân cần loại trừ trước khi thay Flowmeter.

11.7. Lắp sai chiều dòng nước

Một số Flowmeter yêu cầu lắp theo hướng xác định.

Lắp sai có thể làm thiết bị hoạt động ngoài điều kiện thiết kế.

Vì vậy, cần kiểm tra mũi tên chỉ chiều nước và hướng dẫn lắp đặt.

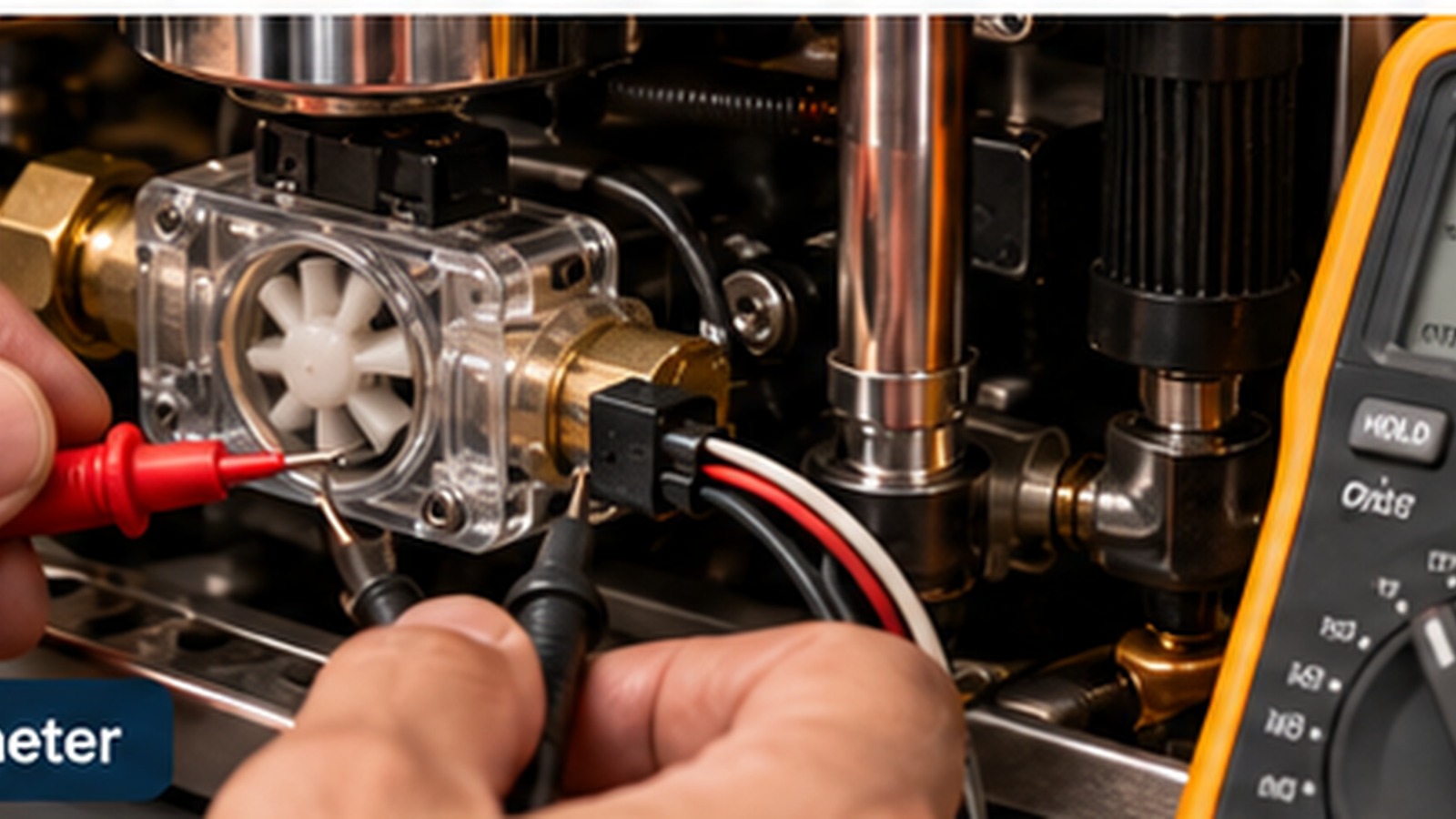

12. Cách kiểm tra Flowmeter trong máy pha cà phê

Kiểm tra Flowmeter cần kết hợp đánh giá dòng nước và tín hiệu điện.

Máy Espresso có điện áp lưới, nước nóng và áp suất cao.

Vì vậy, việc tháo lắp và đo kiểm bên trong phải do kỹ thuật viên có chuyên môn thực hiện.

12.1. Ghi nhận triệu chứng

Trước tiên, xác định lỗi xuất hiện trên một nút pha hay nhiều nút.

Nếu máy có nhiều Group, cần ghi nhận Group nào gặp sự cố.

Ngoài ra, kiểm tra xem máy có báo mã lỗi hay không.

12.2. Kiểm tra cài đặt định lượng

Một số lỗi có thể do chương trình định lượng bị thay đổi.

Cần đối chiếu với hướng dẫn sử dụng của model.

Không nên tháo linh kiện khi chưa loại trừ lỗi cài đặt.

12.3. Kiểm tra nguồn nước

Nguồn nước yếu hoặc bị ngắt có thể khiến Flowmeter không có dòng chảy.

Bộ lọc nước bị tắc cũng có thể gây hiện tượng tương tự.

Cần xác định nguồn nước hoạt động bình thường trước khi kiểm tra sâu hơn.

12.4. Kiểm tra hoạt động của bơm

Bơm có nhiệm vụ tạo dòng nước trong hệ thống.

Nếu bơm không hoạt động đúng, Flowmeter có thể không tạo đủ tín hiệu.

Vì vậy, cần đánh giá bơm trước khi kết luận cảm biến bị lỗi.

12.5. Kiểm tra đường ống và van điện từ

Đường ống bị tắc hoặc van không mở có thể ngăn dòng nước.

Khi đó, Flowmeter không ghi nhận lưu lượng như mong đợi.

Tùy vị trí lắp, một số nhánh nước vẫn có thể hoạt động bình thường.

12.6. Kiểm tra cánh quạt

Khi máy đã được ngắt điện, làm nguội và giải phóng áp suất, kỹ thuật viên có thể kiểm tra buồng đo.

Cần xác định cánh quạt có bị kẹt hoặc bám cặn hay không.

Không nên dùng lực mạnh làm biến dạng cánh quạt.

12.7. Kiểm tra tín hiệu cảm biến Hall

Kỹ thuật viên có thể sử dụng thiết bị đo phù hợp để đánh giá tín hiệu xung.

Điều kiện đo phải tuân theo tài liệu kỹ thuật của linh kiện.

Không được tùy ý cấp điện trực tiếp vào chân cảm biến.

12.8. Kiểm tra bo mạch điều khiển

Nếu Flowmeter tạo tín hiệu đúng nhưng máy vẫn định lượng sai, cần kiểm tra đường tín hiệu đến bo mạch.

Ngoài ra, có thể cần đánh giá chức năng xử lý xung.

Không nên thay bo mạch trước khi kiểm tra dây dẫn và giắc kết nối.

12.9. Kiểm tra sau sửa chữa

Sau khi sửa chữa, cần kiểm tra lại lưu lượng và khả năng tự dừng.

Nên thử nhiều chu trình trong điều kiện nhất quán.

Nếu kết quả đạt yêu cầu, tiếp tục kiểm tra rò rỉ trước khi đưa máy vào sử dụng.

13. Có nên tự vệ sinh Flowmeter không?

Flowmeter có những chi tiết nhỏ, cần thao tác đúng kỹ thuật.

Việc vệ sinh không phù hợp có thể gây hư hỏng cánh quạt hoặc gioăng.

13.1. Khi nào cần vệ sinh?

Nếu có bằng chứng cặn bẩn làm cánh quạt bị kẹt, kỹ thuật viên có thể xem xét vệ sinh.

Tuy nhiên, không phải mọi Flowmeter đều được thiết kế để tháo rời.

13.2. Có thể dùng hóa chất tẩy cặn không?

Chỉ sử dụng hóa chất khi nhà sản xuất cho phép.

Một số vật liệu nhựa, gioăng hoặc bộ phận điện tử có thể không tương thích.

Không nên ngâm toàn bộ cảm biến điện tử trong dung dịch tẩy cặn.

13.3. Có thể dùng khí nén để thổi cánh quạt không?

Không nên sử dụng áp lực khí tùy tiện.

Cánh quạt và trục quay có thể bị hư hỏng nếu chịu lực quá lớn.

Nên thực hiện theo hướng dẫn của nhà sản xuất.

13.4. Khi nào nên thay Flowmeter?

Nên xem xét thay thế khi cảm biến hỏng, thân nứt hoặc bộ phận đo không còn hoạt động chính xác.

Ngoài ra, một số loại không có linh kiện sửa chữa riêng.

Việc thay phải đúng thông số và mã tương thích.

14. Những thông số quan trọng khi chọn Flowmeter thay thế

Không phải mọi Flowmeter đều giống nhau.

Hai thiết bị có hình dáng tương tự vẫn có thể khác thông số điện và đặc tính đo.

14.1. Dải lưu lượng

Flowmeter được thiết kế để hoạt động trong một dải lưu lượng nhất định.

Nếu dòng nước nằm ngoài dải này, kết quả đo có thể không chính xác.

14.2. Hệ số xung

Mỗi Flowmeter có đặc tính tạo xung riêng.

Hệ số có thể được biểu diễn bằng số xung trên một đơn vị thể tích.

Bo mạch phải sử dụng hệ số phù hợp để tính toán lượng nước.

14.3. Điện áp cấp

Cảm biến cần nguồn điện phù hợp với thiết kế.

Không được mặc định mọi Flowmeter sử dụng cùng điện áp.

14.4. Kiểu tín hiệu đầu ra

Tín hiệu có thể khác nhau về cấu trúc điện và mức điện áp.

Vì vậy, phải kiểm tra khả năng tương thích với bo mạch.

14.5. Kích thước đầu nối

Kích thước ren và đường ống phải phù hợp.

Lắp sai có thể gây rò rỉ hoặc làm thay đổi điều kiện dòng chảy.

14.6. Vật liệu tiếp xúc nước

Vật liệu phải phù hợp với nước dùng trong pha chế.

Ngoài ra, cần đáp ứng yêu cầu nhiệt độ và áp suất tại vị trí lắp.

14.7. Mã linh kiện

Lựa chọn phù hợp nhất thường là linh kiện được nhà sản xuất chỉ định.

Nếu sử dụng sản phẩm tương đương, cần đối chiếu đầy đủ thông số.

15. Flowmeter và các bộ phận khác trong hệ thống thủy lực

Flowmeter không hoạt động độc lập.

Nó là một phần của hệ thống gồm bơm, van, đường ống và bo mạch.

15.1. Flowmeter và bơm nước

Bơm tạo dòng nước.

Flowmeter đo lượng nước đi qua.

Nếu bơm yếu, lưu lượng có thể không đạt yêu cầu.

Để hiểu rõ bộ phận tạo áp suất, xem bài Bơm rung và bơm xoay trong máy pha cà phê.

15.2. Flowmeter và van điện từ 3 ngả

Van điện từ 3 ngả điều khiển đường nước đến Group Head và đường xả áp.

Flowmeter đo dòng nước tại vị trí lắp.

Khi bo mạch đạt mục tiêu định lượng, hệ thống có thể điều khiển van để kết thúc pha.

15.3. Flowmeter và van OPV

Van OPV giới hạn áp suất tối đa trong một phần của hệ thống.

Flowmeter đo lượng nước.

Hai linh kiện có nhiệm vụ khác nhau.

15.4. Flowmeter và bo mạch định lượng

Bo mạch nhận tín hiệu xung từ Flowmeter.

Sau đó, bộ điều khiển xử lý tín hiệu và thực hiện chương trình định lượng.

Nếu bo mạch không nhận hoặc xử lý đúng tín hiệu, máy có thể dừng sai thời điểm.

15.5. Flowmeter và Group Head

Group Head là khu vực cấp nước đến bánh cà phê.

Flowmeter có thể nằm ở vị trí khác trong hệ thống.

Vì vậy, lượng nước đo được không nhất thiết bằng lượng đồ uống trong tách.

16. Flowmeter có ảnh hưởng đến chất lượng Espresso không?

Flowmeter ảnh hưởng đến tính nhất quán của quá trình định lượng.

Tuy nhiên, hương vị Espresso còn phụ thuộc nhiều yếu tố khác.

16.1. Vai trò của cỡ xay

Cỡ xay ảnh hưởng đến sức cản của bánh cà phê.

Khi xay mịn hơn, nước có thể di chuyển chậm hơn.

Khi xay thô hơn, nước có thể đi qua nhanh hơn.

Điều này ảnh hưởng đến thời gian và mức độ chiết xuất.

16.2. Vai trò của liều lượng

Khối lượng cà phê trong giỏ lọc ảnh hưởng đến cấu trúc bánh.

Nếu liều lượng thay đổi, sức cản có thể thay đổi.

Vì vậy, cần duy trì liều lượng phù hợp với công thức.

16.3. Vai trò của nhiệt độ

Nhiệt độ nước ảnh hưởng đến quá trình hòa tan các hợp chất trong cà phê.

Flowmeter không trực tiếp kiểm soát nhiệt độ.

Nhiệm vụ này thuộc hệ thống gia nhiệt và điều khiển nhiệt.

16.4. Vai trò của chất lượng hạt cà phê

Độ tươi, mức rang và đặc tính nguyên liệu ảnh hưởng trực tiếp đến hương vị.

Đối với quán phục vụ Espresso theo gu Việt, có thể tham khảo cà phê Rovina Khát Vọng pha máy.

Đây là dòng cà phê được giới thiệu theo phong cách đậm đà, phù hợp với người yêu thích vị cà phê Việt.

Khi sử dụng nguyên liệu ổn định, Barista dễ đánh giá những thay đổi trong công thức hơn.

16.5. Flowmeter có thay thế được cân Espresso không?

Không.

Flowmeter hỗ trợ kiểm soát lượng nước trong mạch.

Cân đo trực tiếp khối lượng đồ uống trong tách.

Đối với quán cần kiểm soát tỷ lệ chiết xuất, cân vẫn là công cụ hữu ích.

17. Kinh nghiệm vận hành máy định lượng cho quán cà phê

Quán cà phê cần cân bằng giữa tốc độ phục vụ và chất lượng đồ uống.

Flowmeter giúp tự động hóa, nhưng không thay thế hoàn toàn thao tác kiểm soát của Barista.

17.1. Thiết lập công thức chuẩn

Trước tiên, quán cần xác định liều lượng cà phê.

Sau đó, lựa chọn khối lượng Espresso mục tiêu.

Tiếp theo, điều chỉnh cỡ xay và theo dõi thời gian chiết xuất.

Chỉ khi công thức ổn định mới nên lập trình nút định lượng.

17.2. Kiểm tra kết quả bằng cân

Sau khi lập trình, nên sử dụng cân để đánh giá lượng Espresso thực tế.

Thực hiện nhiều lần trong điều kiện tương tự.

Nếu kết quả chênh lệch lớn, cần tìm nguyên nhân.

17.3. Không điều chỉnh Flowmeter khi chưa xác định lỗi

Nếu Espresso chảy nhanh, nguyên nhân có thể là cỡ xay quá thô.

Nếu Espresso chảy chậm, có thể do cỡ xay quá mịn.

Không nên xem Flowmeter là nguyên nhân đầu tiên.

17.4. Theo dõi từng Group Head

Đối với máy nhiều Group, nên kiểm tra kết quả định lượng của từng họng pha.

Nếu chỉ một Group gặp sự cố, cần kiểm tra các linh kiện liên quan đến Group đó.

17.5. Kiểm soát nguồn nước

Nguồn nước phù hợp giúp hạn chế nguy cơ đóng cặn.

Ngoài ra, hệ thống lọc cần được bảo trì theo khuyến nghị.

Không nên để bộ lọc tắc làm ảnh hưởng đến lưu lượng.

17.6. Ghi nhận lịch sử sửa chữa

Quán nên lưu lại các lần thay Flowmeter, bơm và van điện từ.

Thông tin này hỗ trợ chẩn đoán khi sự cố tái diễn.

18. Những hiểu lầm thường gặp về Flowmeter

18.1. Flowmeter đo chính xác lượng Espresso trong tách

Không đúng.

Flowmeter đo lượng nước đi qua vị trí lắp đặt.

Nó không trực tiếp đo khối lượng đồ uống.

18.2. Máy có Flowmeter thì Espresso luôn đồng đều

Không hoàn toàn.

Kết quả còn phụ thuộc cỡ xay, liều lượng và đặc tính hạt cà phê.

18.3. Flowmeter có nhiệm vụ tạo áp suất 9 bar

Không.

Bơm và hệ thống thủy lực quyết định điều kiện áp suất.

Flowmeter chỉ thực hiện chức năng đo.

18.4. Máy không tự dừng chắc chắn do Flowmeter hỏng

Không nhất thiết.

Lỗi có thể nằm ở nguồn nước, bơm, dây tín hiệu hoặc bo mạch.

18.5. Có thể thay bất kỳ Flowmeter nào cùng kích thước

Không.

Cần kiểm tra hệ số xung, điện áp và kiểu tín hiệu.

18.6. Chỉ cần lập trình lại là sửa được lỗi định lượng

Không phải lúc nào cũng đúng.

Nếu cảm biến bị kẹt hoặc mất tín hiệu, việc lập trình lại không xử lý được nguyên nhân.

19. Câu hỏi thường gặp về Flowmeter trong máy pha cà phê

Flowmeter trong máy pha cà phê có tác dụng gì?

Flowmeter đo lượng nước đi qua mạch. Bo mạch sử dụng tín hiệu này để thực hiện chức năng định lượng trên những máy được thiết kế phù hợp.

Flowmeter có phải cảm biến Hall không?

Không hoàn toàn. Cảm biến Hall là một bộ phận trong nhiều loại Flowmeter tuabin.

Flowmeter có đo áp suất không?

Không. Flowmeter đo lưu lượng hoặc thể tích nước. Áp suất được đo bằng thiết bị khác.

Flowmeter bị hỏng có làm máy không tự dừng không?

Có thể. Nếu bo mạch không nhận đủ tín hiệu, chức năng định lượng có thể hoạt động bất thường.

Flowmeter bị tắc có làm nước chảy yếu không?

Có thể. Cặn hoặc dị vật trong buồng đo có thể cản trở dòng nước.

Có thể vệ sinh Flowmeter không?

Một số loại có thể vệ sinh hoặc thay bộ phận bên trong. Cần kiểm tra hướng dẫn của nhà sản xuất.

Flowmeter có cần hiệu chuẩn không?

Tùy thiết kế máy. Một số hệ thống có thông số hoặc quy trình hiệu chuẩn riêng.

Máy một Group có cần Flowmeter không?

Chỉ cần nếu hệ thống sử dụng phương pháp đo lưu lượng hoặc thể tích phù hợp. Không phải mọi máy một Group đều có Flowmeter.

Flowmeter có ảnh hưởng đến thời gian chiết xuất không?

Có thể ảnh hưởng gián tiếp. Khi máy dừng theo lượng nước, thời gian pha có thể thay đổi theo sức cản bánh cà phê.

Nên thay Flowmeter khi nào?

Khi xác định linh kiện hư hỏng hoặc không còn đáp ứng yêu cầu đo. Không nên thay chỉ vì một lần pha có kết quả bất thường.

20. Kết luận

Flowmeter trong máy pha cà phê là linh kiện quan trọng trong nhiều hệ thống Espresso tự động định lượng.

Thông qua cơ cấu đo lưu lượng và tín hiệu điện, Flowmeter giúp bo mạch ước tính lượng nước đã đi qua.

Nhờ đó, máy có thể thực hiện các chương trình pha được cài đặt trước.

Tuy nhiên, Flowmeter không trực tiếp đo khối lượng Espresso trong tách. Nó cũng không thay thế chức năng của bơm, van OPV hoặc hệ thống điều khiển nhiệt độ.

Đối với kỹ thuật viên, việc chẩn đoán Flowmeter cần kết hợp kiểm tra nguồn nước, cơ cấu tuabin, cảm biến Hall và bo mạch.

Đối với chủ quán, việc sử dụng máy định lượng cần đi cùng quy trình kiểm soát cỡ xay, liều lượng và chất lượng nguyên liệu.

Một hệ thống Espresso ổn định không chỉ cần định lượng chính xác, mà còn cần sự phối hợp đồng bộ giữa thiết bị, nguyên liệu và kỹ thuật pha chế.

Nguồn tham khảo kỹ thuật

• Gicar – Flowmeters: Thông tin về Flowmeter đo thể tích dùng trong thiết bị đồ uống.
• Gicar – Bộ điều khiển định lượng 3d5 XLC: Chức năng định lượng theo thể tích hoặc thời gian trên máy cà phê.

• Schaerer Ambiente 2 – Tài liệu kỹ thuật Flowmeter: Mô tả tuabin, nam châm và cảm biến Hall.
